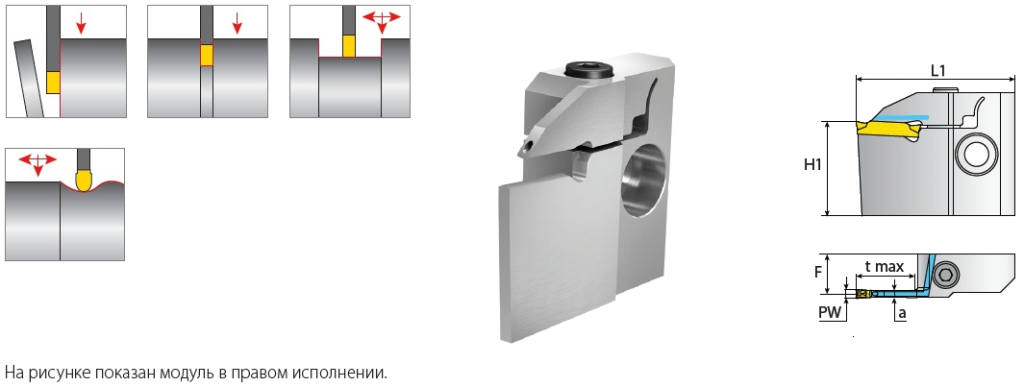

Модули для обработки радиальных канавок и выточек,
отрезки и фасонной обработки, с внутренним каналом
для подачи СОЖ под высоким давлением

ОбозначениеРазмеры ммКомплектующие
Правый / левый
(RH / LH)
PWt max
H1
F
L1aВинтКлюч
VGAR/L-T09-2C293213,9431,58SM5×16K4H
VGAR/L-T18-2C2183213,9521,58
VGAR/L-T10-3C3103213,3442,48
VGAR/L-T20-3C3203213,3542,48
VGAR/L-T12-4C4123213,0463,10
VGAR/L-T24-4C4243213,0583,10
VGAR/L-T15-5C5153213,5494,00SM6×20TK30T
VGAR/L-T30-5C530*3212,5644,00
VGAR/L-T20-6C6203213,0545,00
VGAR/L-T40-6C6*403213,0745,00
* Значения размера T max приведены для модуля с односторонней режущей пластиной (VGS).

Типы режущей части пластин для обработки канавок и отрезки

Технологическая операцияГруппа обрабатываемых материаловТипы режущей части пластин для нормальных условий обработкиТипы режущей части пластин для тяжелых условий обработки
1.png2.png3.pngGT Рекомендованный тип режущей части для обработки легированных и нержавеющих сталей. Положительный передний угол снижает усилия резания. Режущая часть этого типа является универсальной и позволяет выполнять отрезку, а также обработку канавок и выточек. 6.pngGP Рекомендованный тип пластин для обработки чугуна, обработки в режиме прерывистого резания, а также обработки в условиях, когда точность и жесткость технологической системы не гарантируется. Пластины имеют усиленную режущую кромку, позволяющую эффективно выполнять обработку канавок и отрезку.
5.png4.pngGM/GF Рекомендованный тип пластин для обработки нержавеющей стали. Острая режущая кромка уменьшает наростообразование при отрезке и обработке канавок с малой подачей. 3.pngGT Рекомендованный тип режущей части для обработки легированных и нержавеющих сталей. Положительный передний угол снижает усилия резания. Режущая часть этого типа является универсальной и позволяет выполнять отрезку, а также обработку канавок и выточек.

Типы режущей части пластин для токарной обработки выточек, фасонного точения и нарезания резьбы

Технологическая операцияТипы режущей части пластин для нормальных условий обработки
Обработка выточек		3.pngGT Рекомендованный тип режущей части для обработки легированных и нержавеющих сталей. Положительный передний угол снижает усилия резания. Режущая часть этого типа является универсальной и позволяет выполнять отрезку, а также обработку канавок и выточек.
Фасонная обработка		10.pngGR Рекомендованный тип режущей части для обработки канавок, в том числе с поднутрением, и фасонных выточек. Закругленная форма в плане позволяет вести фасонную обработку. Положительный передний угол обеспечивает эффективное управление стружкообразованием.
Резьботочение		11.pngRS/LS Режущая часть пластин из твердого сплава VPG для нарезания резьб различных типов в выточках между уступами и вблизи торца шпинделя.

Выбор марки твердого сплава в зависимости от соотношения прочности и твердости обрабатываемого материала

VMG – высокопрочный твердый сплав, обеспечивающий пластинам стойкость к выкрашиванию режущих
кромок. Относится к группе M35 по классификации ISO и рассчитан на обработку с малыми скоростями
резания. Пластины имеют покрытие, полученное методом физического осаждения из газовой фазы (PVD). Рекомендуется для отрезных операций при обработке деталей из нержавеющей стали, а также для обработки с прерывистым режимом резания.

13.jpgVPG – универсальный твердый сплав с субмикронным зерном.
Относится к группе P20 по классификации ISO и рассчитан на обработку со средними и высокими скоростями резания. Обладает превосходной
стойкостью к излому. Пластины имеют покрытие, полученное методом физического осаждения из газовой фазы (PVD). Материал первого выбора для обработки канавок и выточек на деталях из легированных и нержавеющих сталей

14.jpgVKG – высокопрочный твердый сплав, относящийся
к группе K25 по классификации ISO. Отличается
превосходной износостойкостью при высоких
скоростях резания. Пластины имеют покрытие,
полученное методом химического осаждения из газовой фазы (CVD). Материал первого выбора для обработки чугуна и обработки канавок на деталях из
легированных сталей в режиме непрерывного резания.
