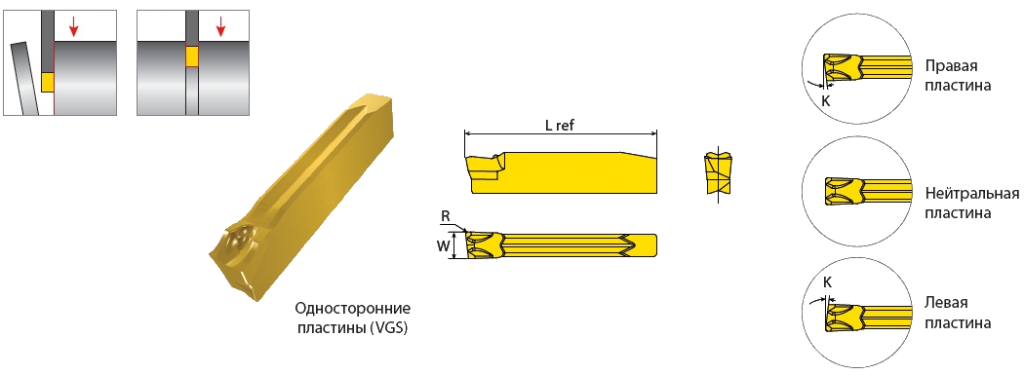

Односторонние пластины для обработки глубоких канавок и отрезки.
Ширина пластин 2,0–4,0 мм
Типо-размер
гнезда
ОбозначениеРазмеры, ммПодача
мм/об
W
(+,-)
0,04
R
t maxK°L ref

Режущая часть с положительным передним углом для обработки мелких деталей и тонкостенных труб

GF

2
2
VGS2.00-015-6R-GF
VGS2.00-015-6L-GF


2,00
2,00

0,15
0,15
∞
∞

6,0
6,0

21,3
21,3

0,03-0,10
0,03-0,10


Режущая часть с положительным передним углом и заостренной передней кромкой для обработки с малой подачей и скоростью резания

GM
3
3
3
4
4
4

VGS3.00-020-GM
VGS3.00-020-6R-GM
VGS3.00-020-6L-GM
VGS4.00-030-GM
VGS4.00-030-4R-GM
VGS4.00-030-4L-GM
3,00
3,00
3,00
4,00
4,00
4,00
0,20
0,20
0,20
0,30
0,30
0,30
∞
∞
∞
∞
∞
∞
0,0
6,0
6,0
0,0
4,0
4,0
22,0
21,3
21,3
25,0
24,3
24,3
0,08–0,22
0,05-0,16
0,05-0,16
0,08–0,25
0,06-0,18
0,06-0,18

Режущая часть с притупленной усиленной режущей кромкой для обработки с большой подачей и скоростью резания

GP

3
3
3
4
4
4

VGS3.00-020-GP
VGS3.00-020-6R-GP
VGS3.00-020-6L-GP
VGS4.00-030-GP
VGS4.00-030-4R-GP
VGS4.00-030-4L-GP

3,00
3,00
3,00
4,00
4,00
4,00
0,20
0,20
0,20
0,30
0,30
0,30
∞
∞
∞
∞
∞
∞

0,0
6,5
6,5
0,0
4,0
4,0

22,0
21,3
21,3
25,0
24,3
24,3

0,06-0,20
0,06-0,16
0,06-0,16
0,08-0,24
0,06-0,22
0,06-0,22

Типы режущей части пластин для обработки канавок и отрезки

Технологическая операцияГруппа обрабатываемых материаловТипы режущей части пластин для нормальных условий обработкиТипы режущей части пластин для тяжелых условий обработки
1.png2.png3.pngGT Рекомендованный тип режущей части для обработки легированных и нержавеющих сталей. Положительный передний угол снижает усилия резания. Режущая часть этого типа является универсальной и позволяет выполнять отрезку, а также обработку канавок и выточек. 6.pngGP Рекомендованный тип пластин для обработки чугуна, обработки в режиме прерывистого резания, а также обработки в условиях, когда точность и жесткость технологической системы не гарантируется. Пластины имеют усиленную режущую кромку, позволяющую эффективно выполнять обработку канавок и отрезку.
5.png4.pngGM/GF Рекомендованный тип пластин для обработки нержавеющей стали. Острая режущая кромка уменьшает наростообразование при отрезке и обработке канавок с малой подачей. 3.pngGT Рекомендованный тип режущей части для обработки легированных и нержавеющих сталей. Положительный передний угол снижает усилия резания. Режущая часть этого типа является универсальной и позволяет выполнять отрезку, а также обработку канавок и выточек.

Типы режущей части пластин для токарной обработки выточек, фасонного точения и нарезания резьбы

Технологическая операцияТипы режущей части пластин для нормальных условий обработки
Обработка выточек		3.pngGT Рекомендованный тип режущей части для обработки легированных и нержавеющих сталей. Положительный передний угол снижает усилия резания. Режущая часть этого типа является универсальной и позволяет выполнять отрезку, а также обработку канавок и выточек.
Фасонная обработка		10.pngGR Рекомендованный тип режущей части для обработки канавок, в том числе с поднутрением, и фасонных выточек. Закругленная форма в плане позволяет вести фасонную обработку. Положительный передний угол обеспечивает эффективное управление стружкообразованием.
Резьботочение		11.pngRS/LS Режущая часть пластин из твердого сплава VPG для нарезания резьб различных типов в выточках между уступами и вблизи торца шпинделя.

Выбор марки твердого сплава в зависимости от соотношения прочности и твердости обрабатываемого материала

VMG – высокопрочный твердый сплав, обеспечивающий пластинам стойкость к выкрашиванию режущих
кромок. Относится к группе M35 по классификации ISO и рассчитан на обработку с малыми скоростями
резания. Пластины имеют покрытие, полученное методом физического осаждения из газовой фазы (PVD). Рекомендуется для отрезных операций при обработке деталей из нержавеющей стали, а также для обработки с прерывистым режимом резания.

13.jpgVPG – универсальный твердый сплав с субмикронным зерном.
Относится к группе P20 по классификации ISO и рассчитан на обработку со средними и высокими скоростями резания. Обладает превосходной
стойкостью к излому. Пластины имеют покрытие, полученное методом физического осаждения из газовой фазы (PVD). Материал первого выбора для обработки канавок и выточек на деталях из легированных и нержавеющих сталей

14.jpgVKG – высокопрочный твердый сплав, относящийся
к группе K25 по классификации ISO. Отличается
превосходной износостойкостью при высоких
скоростях резания. Пластины имеют покрытие,
полученное методом химического осаждения из газовой фазы (CVD). Материал первого выбора для обработки чугуна и обработки канавок на деталях из
легированных сталей в режиме непрерывного резания.
