| Типоразмер
пластины
|
Число
рабочих
вершин
| Обозначение |
Размеры, мм
|
|
Число
режущих
пластин
| |||
| IC | D1
(max) |
D2
(справ.)
|
d H6
|
H
| L2*
(справ.) | Z | ||
|
1/4”U | 3 | GMD12N D85-22-2U 215/... | 84 | 85 | 22 | 25 | 12,5 | 12 |
| Комплектующие | ||||
 |  |  |  |  |
| Винт
режущей пластины
|
Отвертка Torx +
| Упор | Винт упора | Ключ для
винта упора |
| SN2T |
HK2T
| 5LST | SN5LTR | K7T |

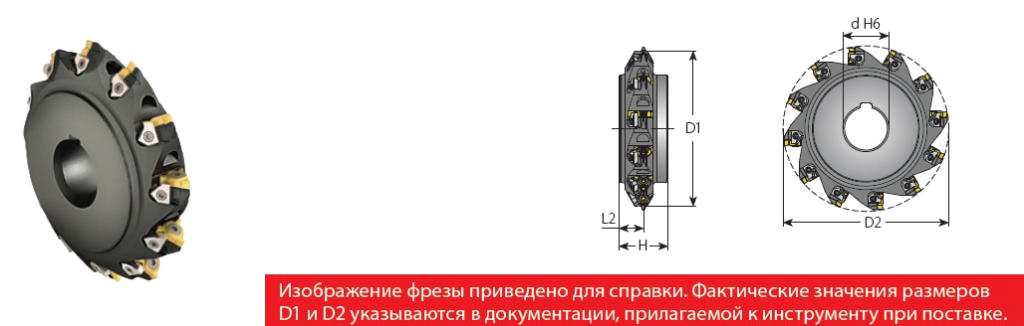

| ---♦- Размер L2 соответствует расстоянию от оси симметрии рабочей вершины пластины до торца корпуса фрезы. Приведенное значение размера L2 является справочным. Для получения точного значения размера L2 следует использовать функцию предварительной размерной настройки контроллера станка. |
