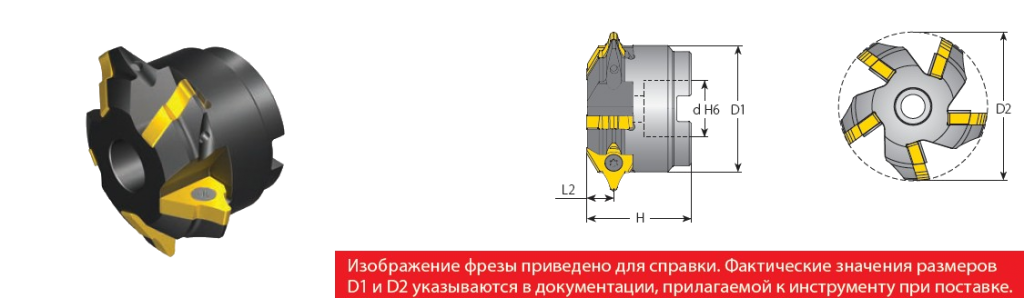

Насадная фреза с пластинами типоразмера IC 5/8”UT


  • Со специальными режущими пластинами для обработки зубчатых колес, зубчатых реек и шлицев
Типоразмер
пластины
Число
рабочих
вершин
Обозначение
Размеры, мм

Число
режущих
пластин
ICD1
(max)
D2
(справ.)
d H6
H
L2*
 (справ.)		Z

                             5/8 UT
                                    		1GMS5S D6
80-27-5UT 215/...		  89     80     27         25    12,55

Комплектующие
Винт
 режущей   пластины

Отвертка Torx +
для винта режущей пластины

Винт
корпуса
SN5TM
HK5T

M12*1,75*40
---♦- Размер L2 соответствует расстоянию от оси симметрии рабочей вершины пластины до торца корпуса фрезы. Приведенное значение размера L2 является справочным. Для получения точного значения размера L2 следует использовать функцию предварительной размерной настройки контроллера станка.
