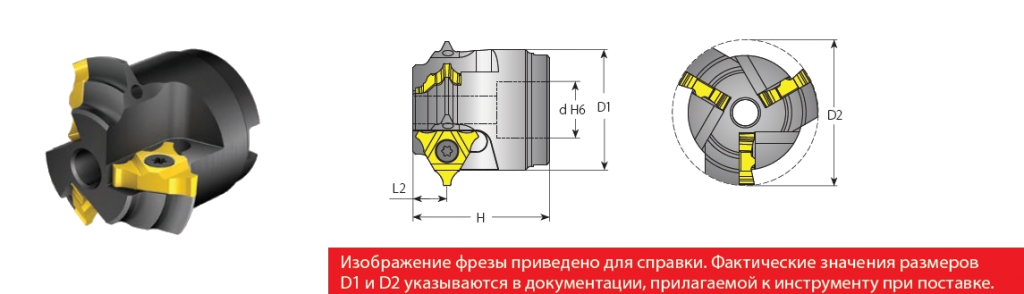

Насадная фреза с пластинами типоразмера IC 5/8”U (D2 = 60 мм, Z = 3)


  • Со специальными режущими пластинами для обработки зубчатых колес, зубчатых реек и шлицев
Типоразмер
пластины
Число
рабочих
вершин
Обозначение
Размеры, мм

Число
режущих
пластин
ICD1
(max)
D2
(справ.)
d H6
H
L2*
 (справ.)		Z

5/8”U

3GMS3S D60-22-5U 215/...  61     60     22         53    13,23

Комплектующие
Винт
 режущей   пластины

Отвертка Torx +
для винта режущей пластины

Винт
корпуса
SN5TM
HK5T

M10*1,5*55

  • С режущими пластинами базового типа для обработки зубчатых колес
Типоразмер
пластины
Число
рабочих
вершин
Обозначение
Размеры, мм

Число
режущих
пластин
ICD1
(max)
D2
(справ.)
d H6
H
L2*
 (справ.)		Z

5/8”U

3GMS3S D60-22-5U M2.5  47     59,8     22         53    13,23

Комплектующие
Винт
 режущей   пластины

Отвертка Torx +
для винта режущей пластины

Винт
корпуса
SN5TM
HK5T

M10*1,5*55
---♦- Размер L2 соответствует расстоянию от оси симметрии рабочей вершины пластины до торца корпуса фрезы. Приведенное значение размера L2 является справочным. Для получения точного значения размера L2 следует использовать функцию предварительной размерной настройки контроллера станка.
