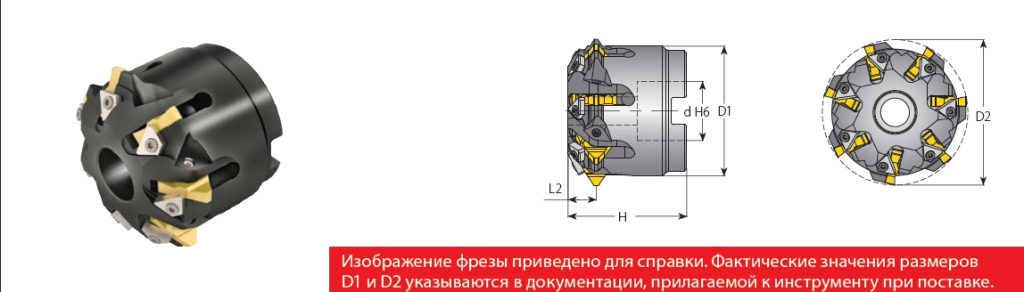

Насадная фреза с пластинами типоразмера IC 1/2”U (D2 = 70 / 69 мм, Z = 7)


  • Со специальными режущими пластинами для обработки зубчатых колес, зубчатых реек и шлицев
Типоразмер
пластины
Число
рабочих
вершин
Обозначение
Размеры, мм

Число
режущих
пластин
ICD1
(max)
D2
(справ.)
d H6
H
L2*
 (справ.)		Z

1/2”U

3GMS7N D70-27-4U 215/...  69     70     27         54    12,87

Комплектующие
Винт
 режущей   пластины

Отвертка Torx +
для винта режущей пластины

УпорВинт упора   Отвертка Torx + для винта упора
Винт
корпуса
SR3FIP8
KIP8

2TM2STM3×7,5KIP8M12*1,75*40

  •  С режущими пластинами базового типа для обработки зубчатых колес
Типоразмер
пластины
Число
рабочих
вершин
Обозначение
Размеры, мм

Число
режущих
пластин
ICD1
(max)
D2
(справ.)
d H6
H
L2*
 (справ.)		Z

1/2”U

3GMS7N D69-27-4U M2.0  58,5     69     27         54    12,87

Комплектующие
Винт
режущей   пластины

Отвертка Torx +
для винта режущей пластины

УпорВинт упора   Отвертка Torx + для винта упора
Винт
корпуса
SR3FIP8
KIP8

2TM2STM3×7,5KIP8M12*1,75*40
---♦- Размер L2 соответствует расстоянию от оси симметрии рабочей вершины пластины до торца корпуса фрезы. Приведенное значение размера L2 является справочным. Для получения точного значения размера L2 следует использовать функцию предварительной размерной настройки контроллера станка.
