| Типоразмер
пластины
|
Число
рабочих
вершин
| Обозначение |
Размеры, мм
| Число
режущих пластин | |||||
| IC | L | L1 | D |
D1
(max)
|
D2
(справ.)
|
L2*
(справ.)
| Z | ||
|
1/4”U | 3 | GME5N 25W32-50-2U 215/... | 116 | 50 | 25 | 30 | 32 | 8,0 | 5 |
| Комплектующие | ||||
 |  |  | |  |
| Винт
режущей пластины
|
Отвертка Torx +
для винта режущей пластины
| Упор | Винт упора | Ключ для винта упора |
| SN2T |
HK2T
| 5LST | SN5LTR | K7T |

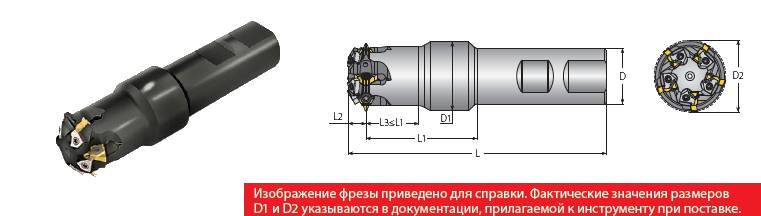

| ---♦ - Фактические значения размеров D1 и D2 указываются в документации, прилагаемой к инструменту при поставке. |
| *- Размер L2 соответствует расстоянию от оси симметрии рабочей вершины пластины до торца корпуса фрезы. Приведенное значение размера L2 является справочным. Для получения точного значения размера L2 следует использовать функцию предварительной размерной настройки контроллера станка. |
