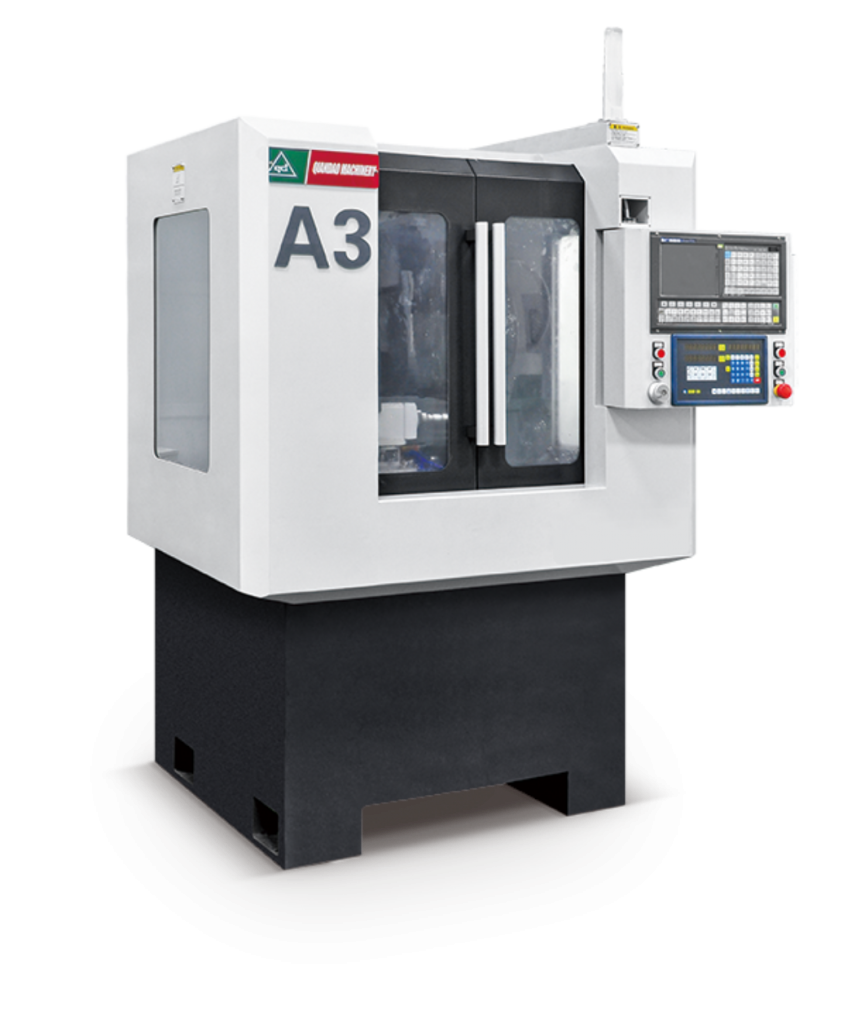

A3.pngОбласть применения:

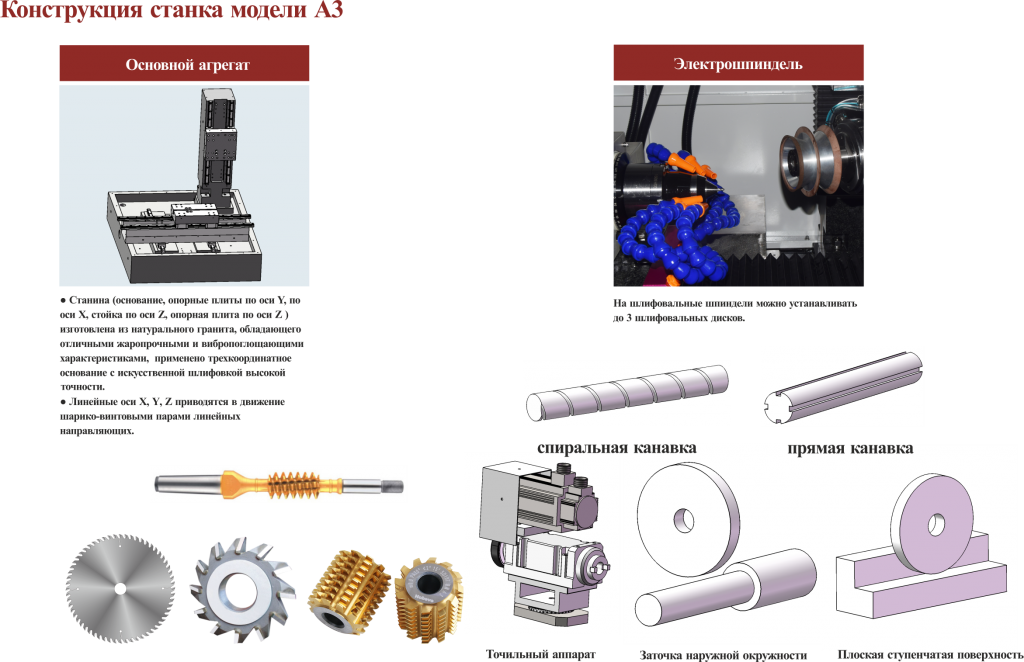

Обработка плоских, плоских ступенчатых, прямых канавок, в комплекте с дополнительной оснасткой можно осуществлять шлифовку ступенчатых поверхностей наружных окружностей, торцевых поверхностей, циркулярных ножей для бумаги (менее 80мм).

Технические параметры

СодержаниеПараметрыПримечание
Длина затачиваемой спирали300мм
Длина затачиваемого торца200мм
Максимальный диаметр захвата изделия200мм
Перемещение по оси Х500 мм
Перемещение по оси Y300мм
Перемещение по оси Z300мм
Точность позиционирования осей Х/Y/Z<=0.006мм
Точность повторного позиционирования осей Х/Y/Z<=0.004мм
Скорость быстрого перемещения по осям Х/Y/Z10м/мин
Угол вращения оси А360°
Максимальная скорость вращения шпинделя5000об/мин
Соединение шлифовального кругаВТ30
Допустимый внутренний диаметр шлифовального диска31.75мм
Допустимый наружный диаметр шлифовального диска150мм
Количество устанавливаемых шлифовальных дисковЗшт.
Метод зажима изделияМожет быть изготовлен под заказ
Номинальная мощность электрошпинделя3кВт/5.5кВт
Мощность сервомотора оси Х1.0 кВт
Мощность сервомотора оси Y1.0 кВт
Мощность сервомотора оси Z1.2кВт
Мощность сервомотора оси А1.0 кВт
Категория точности линейных направляющихКатегория РТайвань HIWIN
Класс шарико-винтовой парыСЗТайвань HIWIN
Система числового программного управленияSyntecТайвань
Общая мощность станка8кВ/10кВ
Вес станка2050кг
Габариты станка (Ш*Д*В)1500*2500*2000мм
