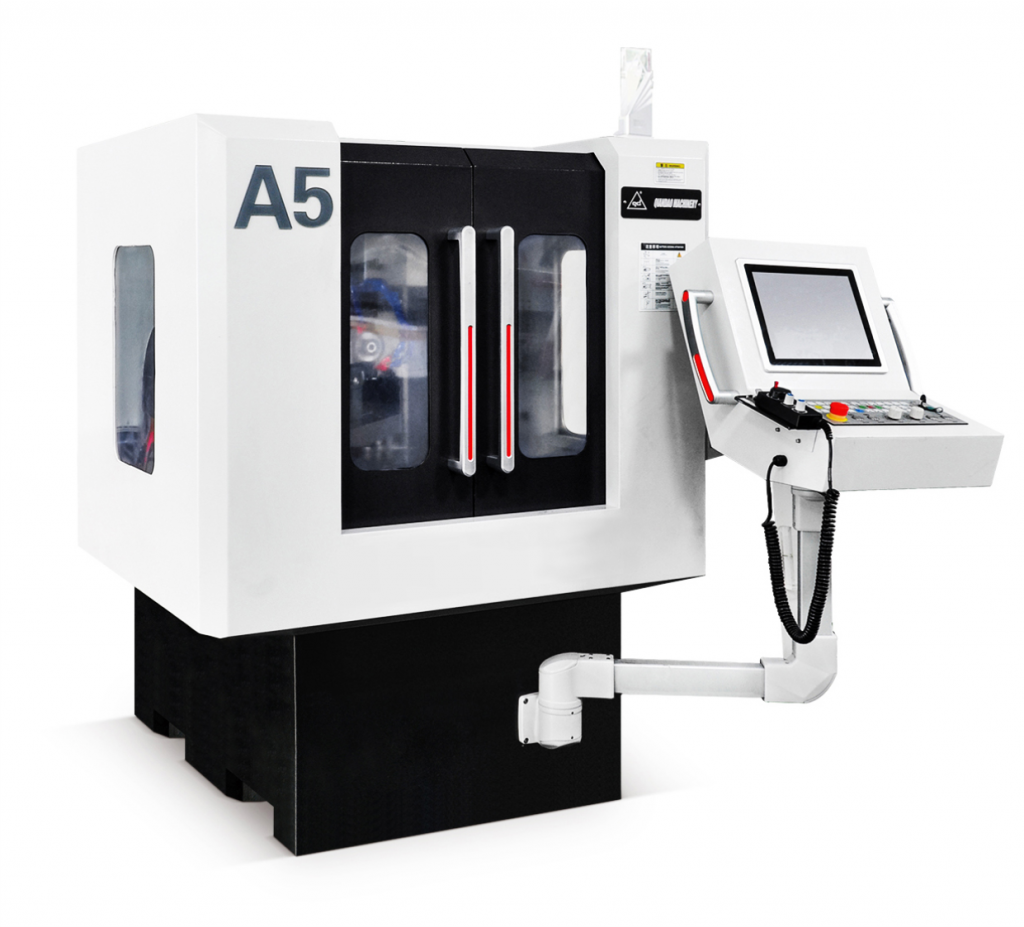

A5.pngОбласть применения:

Производство и заточка всех видов фрез, сверл, римеров, штихелеи, инструментов деревообрабатывающей промышленности, токарных резцов и
пильных дисков.

Технические параметры

СодержаниеПараметрыПримечание
Длина шлифовки120мм
Диаметр шлифовки
1-12мм
Максимальный диаметр захвата изделия200мм
Перемещение по оси Х500 мм
Перемещение по оси Y300мм
Перемещение по оси Z200мм
Точность позиционирования осей Х/Y/Z<=0.006мм
Точность повторного позиционирования осей Х/Y/Z<=0.004мм
Скорость быстрого перемещения по осям Х/Y/Z10м/мин
Угол вращения оси А360°
Угол вращения оси С
+185°/-30°
Максимальная скорость вращения шпинделя5000об/мин
Соединение шлифовального кругаВТ30
Допустимый внутренний диаметр шлифовального диска31.75мм
Допустимый наружный диаметр шлифовального диска150мм
Количество устанавливаемых шлифовальных дисковЗшт.
Метод зажима изделияЗажим W25Пневматический зажим
Номинальная мощность электрошпинделя5.5кВт
Мощность сервомотора оси Х1.0 кВт
Мощность сервомотора оси Y1.0 кВт
Мощность сервомотора оси Z1.2кВт
Мощность сервомотора оси А1.0 кВт
Мощность сервомотора оси С
1.0 кВт
Категория точности линейных направляющихКатегория Р
Класс шарико-винтовой парыСЗТайвань HIWIN
3D щуп1 шт.Тайвань HIWIN
Система числового программного управленияSyntecТайвань
Общая мощность станка11кВ
Вес станка2520кг
Габариты станка (Ш*Д*В)1500*2600*2000мм
