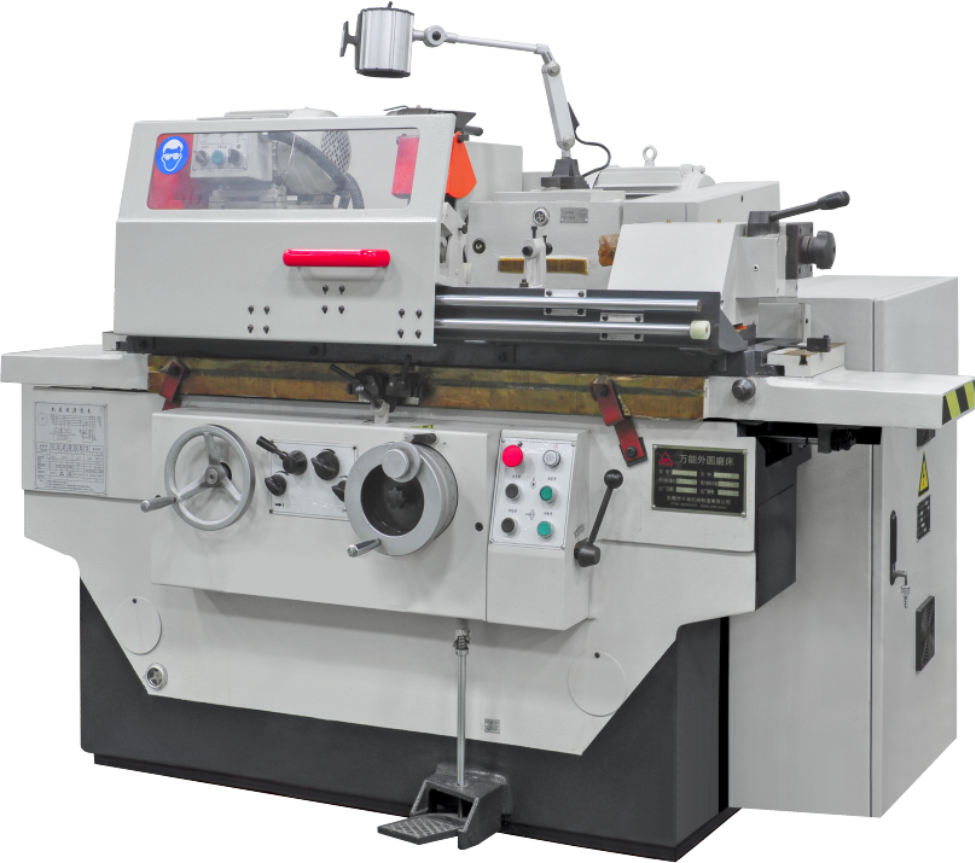

GD-M5020A_B.pngОсновная комплектация

Система охлаждения1 компл.
Опорная ножка3 шт.
Правящий инструмент для шлифовального диска1 компл.
Трехцанговый зажимной патрон1 компл.
Люнет открытого типа1 компл.
Балансир для шлифовального диска1 компл.
Набор инструментов1 компл.
Натяжной стержень1 компл.

Опциональное оборудование

Инструмент для дуговой правки1 компл.
Люнет закрытого типа1 компл.
Балансирная опора для шлифовального круга1 компл.



Технические параметры

Ед.изм.GD-M5020AGD-M5020B
Диапазон наружной шлифовкиммФ8-200Ф8-200
Диапазон внутренней шлифовкиммФ13-100
Высота неподвижного центрамм135135
Скорость вращения шпинделя передней бабкиоб/мин50Гц: 25-380 бесступенчатая50Гц: 25-380 бесступенчатая
Максимальное перемещение рабочего столамм650650
Скорость гидравлического перемещениям/мин0.1- 40.1- 4
Максимальный вес изделиякг5050
Длина шлифовки наружн./ внутрен.мм500500/125
Диапазон передвижения рабочего столао-5 - +9°-5 - +9°
Максимальная линейная скорость шлифовального дискам/с3838
Параметры диска наружной шлифовкиммМакс. Ф400×50×Ф203
мин.Ф280×50×Ф203		Макс. Ф400×50×Ф203
мин.Ф280×50×Ф203
Скорость вращения шпинделя внутренней шлифовкиоб/мин16000
Вершина передней и задней бабкиМорзеNО.4NО.4
Общая мощность двигателейкВт5,6255,625
Габариты станка (ДхШхВ)мм2500×1600×15002500×1600×1500
Вес станкакг25002500

Точность

Степень округленности (наруж./внутр.)1,5/2,5um (О.D)/І.D)
Идентичность внутренних диаметров продольных сечении (наруж./внутр.)5/8um (О.D)/І.D)
Шероховатость поверхности (наруж./внутр.)Ra0,32/0,63um (О.D)/І.D)

*По запросу изготавливаем более крупные станки
